Product Center
一款高精度全自動錫膏印刷機(High PrecisionAuto Paste Printer)。在表面組裝工藝生產(SMT)中，用于高精度的鋼網印刷或漏版印刷的專用生產設備。
設備介紹
產品技術要點
● 人性化設計
● 生產背光源/照明/Mini LED產品優先
● 獨特的噴淋式自動清洗系統
● 高效節能的擦試節紙結構
● 獨特的圖像處理系統
● 智能型的印刷生產模式
● 印刷范圍：900*600mm
● 機器外型尺寸：1580X1530X1500mm
● 機器選配 自動加錫功能 自動鋼網堵孔檢測功能 自動點膠功能，刮刀壓力反饋功能
自動MSE/SPI聯機功能 自動慍溫慍濕功能
功能介紹

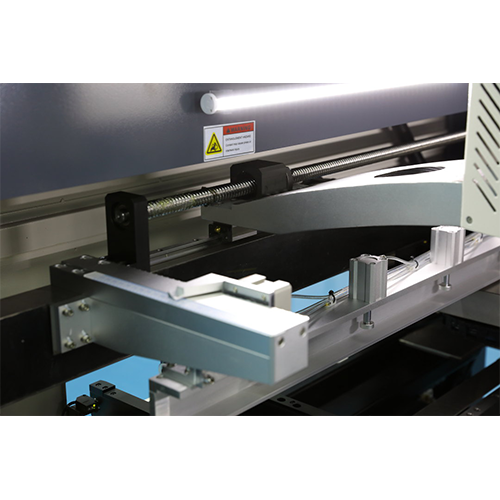

? 刮刀系統 ? 圖像及光路系統
拱橋型懸浮式直連刮刀結構可編程的懸浮式 采取均勻的環形和高亮度的同軸光，先進的上下視覺匹配
自動調節步進馬達驅動的印刷頭。雙邊雙滑 系統。可調節亮度功能，可識別各類型的Mark點，焊點、
塊的四輪定位式滑軌型結構確保刮刀前后運 鍍錫，鍍銅，鍍金，噴錫，FPC等各種顏色不同的板，
行的精準度及平穩度。兩套獨立刮刀頭分別 確保機器高精度對位
由兩個高精度步進馬達直接驅動。確保
壓力精準穩定。閉環壓力控制系統能精準檢
測并控制實時生產的刮刀壓力。
? 清洗系統 ? 正實專用平臺校正系統
自動有效的鋼網清潔系統，干洗，濕洗真空洗三 三軸聯動具有超高的動態特性，
種方式可自由組合，也可以人工清洗鋼網。CCD 可快速實現PCB板的厚度調節
部分和清洗部分分離設計，當CCD工作時，CCD
獨立移動，降低伺服馬達的負載和運動沖量，提
高精度及速度和使用壽命。自上而下的噴淋系統，
噴淋均勻。軟件功能可以控制酒精與鋼網紙的
用量，有效節省更多耗材；真空清洗匹配專用
風機，強力有效。

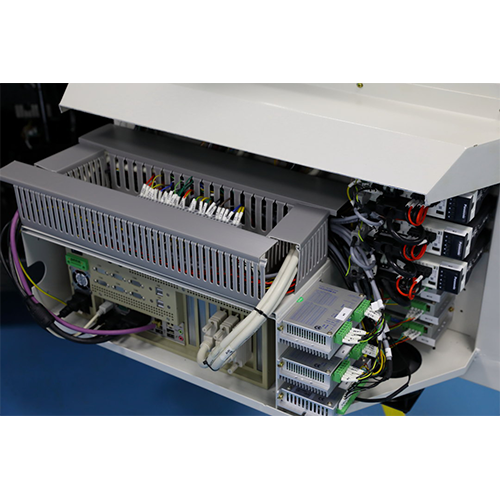

? 操作系統 ? 正實專用平臺校正系統
采用Windows Xp 簡單易學易用的操作界面。具 確保產品印刷的品質，可對印刷偏移，少錫
有良好的人機對話功能，做程序文件具有教學及 ，渴印，連錫等不良問題快速檢測
導航功能，每步都有提示方便所有操作人員快速
熟悉，菜單中英文一鍵切換。具有操作日志，故
障記錄分析診斷等功能。
規格參數
| L9 | |
項目 | ||
網框尺寸 | Min Size | 737X400mm |
Max Size | 1100X900mm | |
Thickness | 25~40mm | |
最小尺寸 | 50X50mm | |
最大尺寸 | 900X600mm | |
厚度 | 0.4~8mm | |
翹曲量 | <1% | |
傳送高度 | 900 ± 40mm | |
傳送方向 | 左-右;右-左:左-左;右-右 | |
運輸速度 | Max 1500mm/S | |
PCB的定位 | 支撐方式 | 磁性頂針/可調節頂升平臺/等高塊 |
PCB的定位 | 夾緊方式 | 邊夾，真空吸嘴、自動伸編z向壓板 |
印刷頭 | 兩個狡立的直聯式馬達以動印刷頭 | |
刮刀速度 | 6~200mm/sec | |
刮刀壓力 | 0~30Kg馬達控制 | |
刮刀角度 | 60° /55° /45° | |
刮刀類型 | 鋼刮刀標準，膠刮刀 | |
鋼網分離速度 | 0.1 ~20mm/sec | |
清洗方式 | 干 、濕、抽真空 | |
工作臺調整范囹 | X: ± 10mm；Y: ±10mm； ?：±2° | |
CCD FOV 視野區域 | 8x6 mm | |
錫膏檢測 | 2 D (2D檢測)□ | |
重復定位精度 | ± 0.01mm | |
印刷精度 | ±0.025mm | |
印刷周期 | <7s | |
換線時間 | <5Min | |
使用空氣 | 4.5~6Kg/cm2 | |
電源 | AC:220± 10%，50/60HZ 1 ? 3KW | |
控制方法 | PC Control | |
機器外形尺寸 | 1580(L)X1530(W)X1500(H)mm | |
機器重量 | 約1400Kg | |

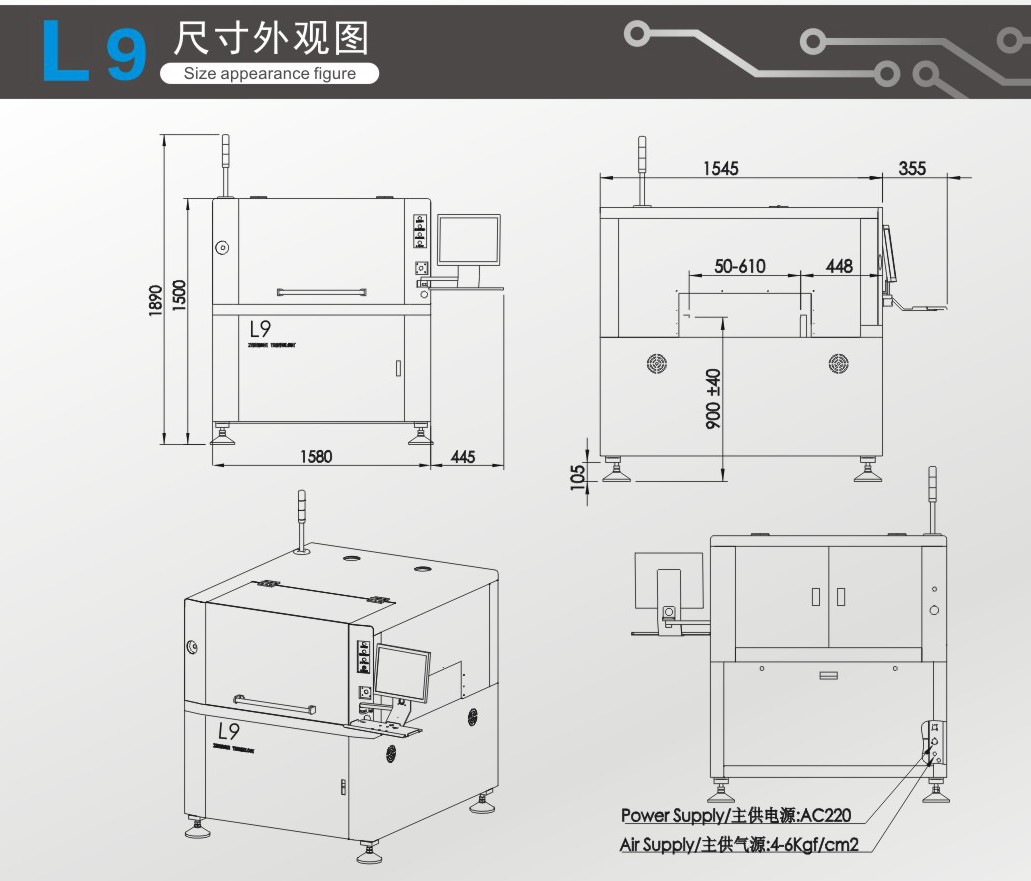

外形尺寸
