NXT III

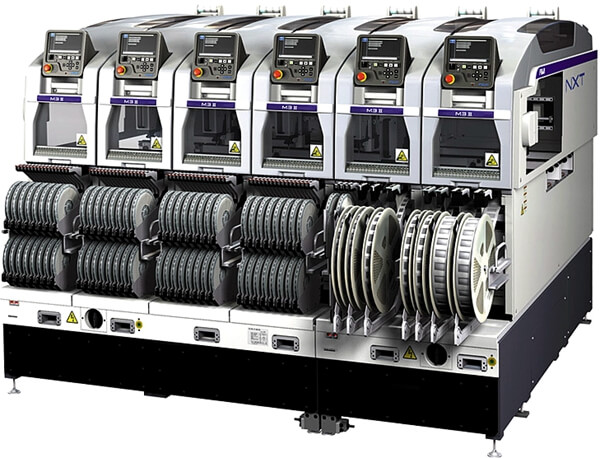

NXT III這款模組型貼片機能夠在瞬息萬變的電子設備生產現場為用戶構筑最理想的生產線。

設備介紹

● 輕巧型工作頭

可在不使用任何工具的情況下徒手更換工作頭。

由于這款工作頭設計很輕巧，所以非常便于裝卸。無論是保養還是故障處理，操作員都可以當場對應。

實現高速、高精度

因為工作頭變得很輕巧，所以減輕了機器的負擔。這一特征使模組實現了小型化、高速化以及高精度化。

● 單側操作

縮短補料以及換線時的移動距離。通過最簡單的移動線路優化操作。

可自由設計生產線布局，比如設備背靠背配置的生產線或折返配置的生產線。

IPS(Intelligent Part Sensor)可以完成下列項目的檢查。 LCR檢測機構可在貼裝前檢測無源元件

a、吸取確認以及吸取后的元件帶回確認 (L:線圈、C:電容、R:電阻)的常數。

b、元件豎立檢測由此可以攔截通過外觀檢查無法識

c、元件高度確認 別的誤常數貼裝。

d、引腳元件的正反判定

為了防止不良元件流入生產，在貼裝前對元件進行全數檢查。路板的翹曲量。只對符合公差范圍的電路板

此外，還能對在貼裝后無法確認的BGA或CSP等元件的錫球進行貼裝，將不良電路板排除在外。

缺損狀況進行檢查。

▲ 排查不良元件的三維共面性檢測 ▲ 電路板翹曲檢測

將IPS測定的元件高度反映到通過電路板翹曲通過標配的相機與器材就能對應0201元件的超高密度

量算出的貼裝面上，可防止壓入過量或空中釋放。貼裝。因為采用逐個吸取的方式吸取元件并對其進行

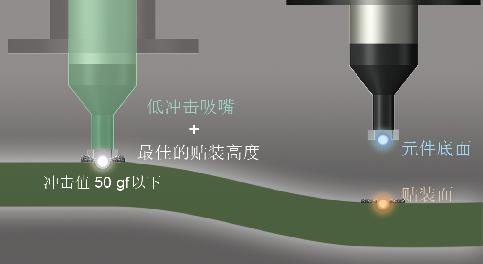

另外，獨家設計的低沖擊吸嘴還能防止錫膏塌陷以及元件開裂。進行補正，所以可以全速執行極小元件的密間距貼裝

高生產率

將吸嘴尺寸從4種( 0603、1005、1608、2125)整合為3種只要搭載專用的工作頭以及器材，便可將點膠、浸漬助焊劑

( S、M、L )。這樣有助于減少吸嘴的切換次數并縮等特殊工序移植到生產線內。這有助于削減半成品庫存并

并縮短周期時間。減少專用設備的投資。

DX工作頭可以根據元件尺寸(從芯片到大型、異這款貼片機除了可以貼裝普通元件、大型、異形

形元件)自動更換專用更換頭。它可以和M6 III模元件外，還可以壓入貼裝大型連接器等元件以

組搭配使用。即使遇到產品頻繁切換、物料類型在抓取元件時控制夾緊力度。

集中在某種類型的情形，這款工作頭也能使生產

線達到平衡。

▲ 可貼裝各種元件的DX工作頭 ▲ 支持各種貼裝

機器的單位面積生產率是衡量一個工廠的整體生產效率的重要指標。NXT III不僅速度非?？?，而且占地空間很少，是一款可以充分利用有限空間的高端貼裝設備。

規格參數

機器			M3 III / M3 IIIS	M6 III
供料器料槽數			20	45
電路板尺寸(Lx W)	單搬運軌道		48 x 48 ?305 x 610 mm ※1	48x48?610 x 610 mm
	雙搬運軌道	單軌搬運	48 x 48 ?305 x 510 mm ※1	48x48?610 x 510 mm
		雙軌搬運	48 x 48 ?305 x 280 mm ※1	48x48?610 x 280 mm
工作頭			H24S ※2、H24A ※2、DX ※3、V12※2、H12HS(Q)、H08M(Q)※3、H08(Q)※2、H04SF、H04、H02F、H01、OF※3、G04F(Q)、GL
產能泓	H24S/ H24A	標準模式	35,000 cph
		生產優先模式	42,000 cph (43,000 cph ※5)
	H08M	標準模式	13,000 cph
		生產優先模式	14,000 cph
	H02F	標準模式	6,700 cph
		生產優先模式	7,400 cph
貼裝精度電	H24S/ H24A	標準模式	±0.025 mm Cpk ≧ 1.00
		高精度模式	±0.015 mm Cpk ≧ 1.00
	H08M		±0.040 mm Cpk ≧ 1.00
	H02F		±0.025 mm Cpk ≧ 1.00
供應單元			料帶供料器、管裝供料器、料盤單元、其它
電源			三相 200 -230 V ±10% (50/60 Hz)
氣源			0.5 MPa (ANR)
